AnyBody 应用案例
摩托车加速度的分析案例
※使用OpenFOAM的motorBike介绍案例数据
を使用しています。
这个例题表示乘坐摩托车的人体姿势的AnyBody分析结果。
根据3秒、0~100km/h的加速度,把最大肌活动量受到的影响作为讨论目的。
另外,被以加速度乘坐的人根据产生的力量,推测座椅靠垫的沉降程度。
- ① 人体姿势的设定方法
- 使用「Human」人体模型模板。
「Mannequin.any」的姿势设定文件内,设定摩托车乘车姿势是为了人体各部位的角度设定。
※ 初始设置姿势为左右对称,初期設定で、姿勢設定は、左右対称です。不需要设定两侧。
- ② 接触面和加速度的追加
-
如果有摩托车形状的STL,可以向AnyBody匹配端口。另外,没有STL文件,也可以定义「人体/摩托车」的接触面。

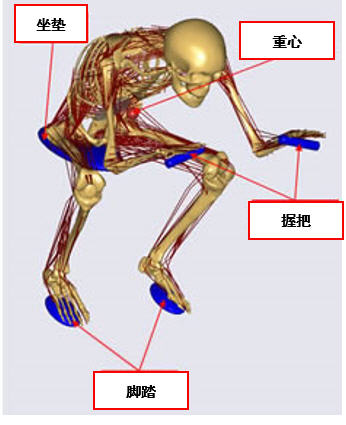

「Environment.any」的环境配置文件中,追加座椅、左右的阶段、左右的方向盘。
在接触面制作开始时,设定与人体的接触条件。
设定为被设定节点和人体,制定「AnySphericalJoint」表面节点的球面关节条件。
在骨盆和座椅的接缝中因为计算沉降,所以激活「FDK」力量依赖运动力学solver,设定靠垫的刚性
最后,摩托车的加速度作为人体重心伴随的力量被定义。
- ③ 分析结果
-
实行逆动力学分析的“Inverse Dynamics”,维持设定的姿势,获得人体肌肉活动的结果等。
这种情况下,加速中的最大肌肉活动量为33%。
另外,被推算的座椅靠垫的沉降为1.7mm。
※ 对比值:起立姿势,为13.8%。

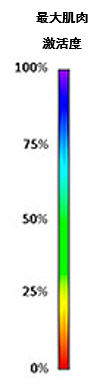

下列动画为各肌肉的最大活动量的变化和摩托车速度的表示。其中,箭头表示加速度产生的力量。
